CSBW系列抗干扰净化型交流稳压器是我厂参考国内外先进技术，并根据客户实际用电情况设计生产的新一代净化型节能型交流稳压电源。主要针对用户供电网络存在的电磁干扰及电压波动起到抑制及稳定作用；该系列产品与其它型式的稳压器相比，具有容量大、安装方便、效率高、无波形畸变、电压线性调节平稳等优点、适用负载广泛，能承受瞬时超载，可长期连续工作，保护功能齐全（设有EMI滤波功能、过欠压保护、过流过载保护、短路保护、缺逆相保护、机械故障保护等保护功能）。
应用范围：该系列产品主要应用于存在电磁干扰的用电场所、工矿企业设备、农业、印刷设备、医疗设备、数控机床、交通、邮电、军事、铁路、科研文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、微机机房、电脑控制设备、纺织设备、空调、广电设备、宾馆及家电、照明设备等一切需要稳压的场所。

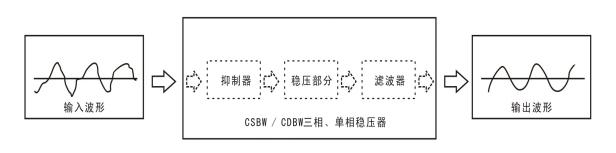

一，工作原理
主电路加装EMI滤波系统、采样电路经过AD真有效值采样模块实时检测电压信号经过真有效值控制电路芯片转换高速精密运算同时触发控制系统高速比较器将信号输送至CPU单片机控制系统根据wenkechina预先设定的参数驱动控制伺服驱动单元触发伺服电路调节系统从而改变补偿电路电压的增减，达到稳定的输出电压。
二，主要技术参数
型 号指 标 | CSBW系列抗干扰净化型交流稳压器 | |
输 入 特 性 | 输入电压范围（VAC） | 常规产品：三相（线电压）380V±20% （即：304V-456V） |
频 率（Hz） | 50Hz/60HZ | |
相数 | 3Ø（三相五线制） | |
输
出
特
性 | 输出电压（VAC） | 常规产品380V±1到5%可任意设定输出电压 |
额定容量 | 此系列具备容30KVA到3000KVA | |
工作频率（Hz） | 50Hz/60Hz | |
响应速度 | 输入电压相对于额定值跃变在±10%时稳定时间小于1s | |
波形 | 输出电压波形与输入电压波形相比较，其相对谐波含量的增量≤1%。 | |
过载能力 | 过载60%情况下，持续时间≥5min | |
效率 | ≥98% | |
其 它 特 性
| 显示功能 | 能显示输入输出电压、输出电流值，及故障告警状态指示等。 |
显示方式 | 指针显示、LED数码显示、LCD液晶屏显示（可选配置） | |
告警及保护功能 | 具有延时输出，过压、欠压、过载、短路、过热、缺相、逆相等告警及保护功能，及故障有条件自动转旁路功能，并在故障恢复后，能够自动恢复稳压供电。 | |
工作温度（℃） | -15℃+55℃ | |
耐压及绝缘 | 耐压2000V电压一分钟无击穿无弧；绝缘＞5MΩ 。 | |
相对湿度（RH） | 10%-90% | |
海拔高度 | ≤1500M,1500~4000M之间根据国标GB/T3859.2，每增加100M功率降低1%。 | |
噪音(dB) | ＜55dB | |
防护等级 | 室内IP20 、 室外IP25 | |
执行标准 | 整机执行标准为 JB\T 7067—2002 ， 温升限值符合GB6450-86标准。 | |
备 注：以上为常规产品指标，特殊要求需和我公司技术部商定确认。 | ||
三，规格型号
型 号 规 格 | 容量KVA | 电流(A) | 产品尺寸（cm） 宽*深*高 | 毛 重（kg） |
CSBW-30KVA | 30 | 45A | 550*750*1000 | 230KG |
CSBW-50KVA | 50 | 76A | 250KG | |
CSBW-80KVA | 80 | 121A | 290G | |
CSBW-100KVA | 100 | 152A | 650*850*1150 | 300KG |
CSBW-120KVA | 120 | 182A | 320KG | |
CSBW-150KVA | 150 | 227A | 730*950*1500 | 480KG |
CSBW-180KVA | 180 | 273A | 500KG | |
CSBW-200KVA | 200 | 303A | 530KG | |
CSBW-225KVA | 225 | 341A | 730*950*1550 | 550KG |
CSBW-250KVA | 250 | 379A | 600KG | |
CSBW-300KVA | 300 | 455A | 1200*900*1900 | 680KG |
CSBW-320KVA | 320 | 486A | 860KG | |
CSBW-350KVA | 350 | 530A | 910KG | |
CSBW-400KVA | 400 | 608A | 1100KG | |
CSBW-450KVA | 450 | 681A | 1200*1000*2000 | 1200KG |
CSBW-500KVA | 500 | 760A | 1300KG | |
CSBW-600KVA | 600 | 912A | 1050*750*2200双柜 | 1500KG |
CSBW-800KVA | 800 | 1216A | 1200*850*2200 1050*850*2200 | 1750KG |
CSBW-1000KVA | 1000 | 1519A | 1850KG | |
CSBW-1200KVA | 1200 | 1823A | 1950KG | |
三相容量最大可做到3000KVA ；特殊规格请联系我公司技术部确认。 | ||||
应用于存在电磁干扰的用电场所、工矿企业设备、农业、印刷设备、医疗设备、数控机床、交通、邮电、军事、铁路、科研文化等领域。
 |
