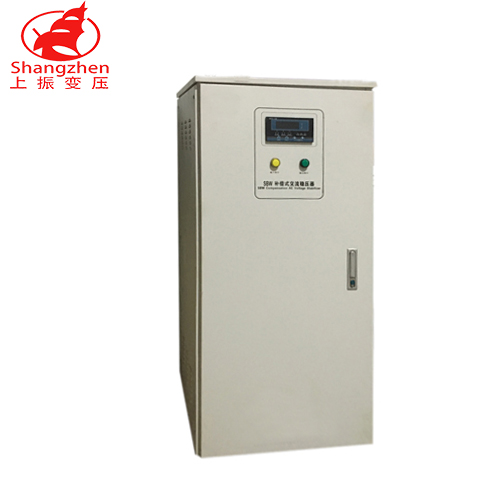

SBW-JG系列激光切割机专用稳压器：是我厂参考国内外先进技术，同时结合进口及国产激光切割设备的工作特性，专为激光切割设备专门而设计的一款节能防护型稳压器，针对切割机设备激光头接触工件的瞬间产生的大电流导致的瞬间压降问题，该款专用稳压器专门在采样系统设计配置了瞬时自动跟踪采集电压电路，能够瞬间自动控制补偿保持输出电压的稳定。
应用范围：该系列激光切割设备专用稳压器可配置于：大族、奥华、霆耀、通快、三菱、法利莱、欣宇、雷越、普瑞玛、威猛、等进口及国产激光切割设备专用稳压。

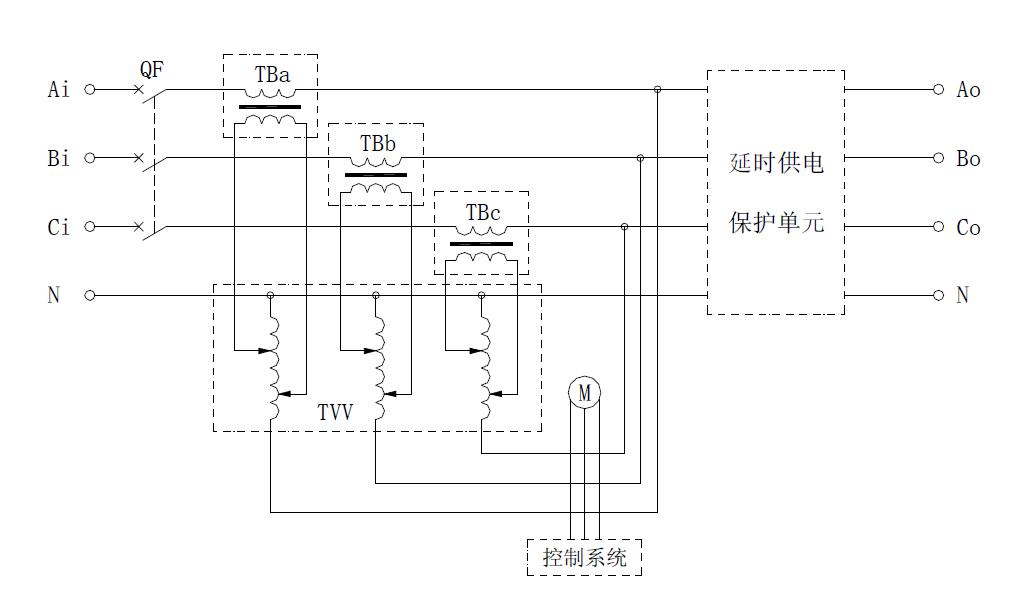

一、工作原理简介：
经过AD真有效值采样模块实时检测电压信号经过真有效值控制电路芯片转换高速精密运算同时触发控制系统高速比较器将信号输送至CPU单片机控制系统根据wenkechina预先设定的参数驱动控制伺服驱动单元触发伺服电路调节系统从而改变补偿电路电压的增减，达到稳定的输出电压。
二、主要技术参数
型 号 指 标 | SBW-JG系列 激光切割机专用稳压器 | |
输 入 特 性 | 输入电压范围（VAC） | 常规产品：三相（线电压）380V±20% （即：304V-456V） |
频 率（Hz） | 50Hz/60HZ | |
相数 | 3Ø（三相五线制） | |
输 出 特 性 | 输出电压（VAC） | 常规产品380V±1到5%可任意设定输出电压 |
额定容量 | 此系列具备容30KVA到3000KVA | |
工作频率（Hz） | 50Hz/60Hz | |
响应速度 | 输入电压相对于额定值跃变在±10%时稳定时间小于1s | |
波形 | 输出电压波形与输入电压波形相比较，其相对谐波含量的增量≤1%。 | |
过载能力 | 过载60%情况下，持续时间≥5min | |
效率 | ≥98% | |
其 它 特 性 | 显示功能 | 能显示输入输出电压、输出电流值，及故障告警状态指示等。 |
显示方式 | 指针显示、LED数码显示、LCD液晶屏显示（可选配置） | |
告警及保护功能 | 具有延时输出，过压、欠压、过载、短路、过热、缺相、逆相等告警及保护功能，及故障有条件自动转旁路功能，并在故障恢复后，能够自动恢复稳压供电。 | |
工作温度（℃） | -15℃+55℃ | |
耐压及绝缘 | 耐压2000V电压一分钟无击穿无弧；绝缘＞5MΩ 。 | |
相对湿度（RH） | 10%-90% | |
海拔高度 | ≤1500M,1500~4000M之间根据国标GB/T3859.2，每增加100M功率降低1%。 | |
噪音(dB) | ＜55dB | |
执行标准 | 整机执行标准为 JB\T 7067—2002 ， 温升限值符合GB6450-86标准。 | |
备 注：以上为常规产品指标，特殊要求需和我公司技术部商定确认。 | ||
三、规格型号选择：
常 规 型号 规格 | 容量KVA | 电流(A) | 产品尺寸（cm） 宽*深*高 | 毛 重（kg） |
SBW-JG-30KVA | 30 | 45A | 550*750*1000 | 230KG |
SBW-JG-50KVA | 50 | 76A | 250KG | |
SBW-JG-80KVA | 80 | 121A | 650*850*1150 | 290G |
SBW-JG-100KVA | 100 | 152A | 300KG | |
SBW-JG-120KVA | 120 | 182A | 320KG | |
SBW-JG-150KVA | 150 | 227A | 730*950*1500 | 480KG |
SBW-JG-180KVA | 180 | 273A | 500KG | |
SBW-JG-200KVA | 200 | 303A | 530KG | |
SBW-JG-225KVA | 225 | 341A | 730*950*1550 | 550KG |
SBW-JG-250KVA | 250 | 379A | 600KG | |
SBW-JG-300KVA | 300 | 455A | 1200*900*1900 | 680KG |
SBW-JG-320KVA | 320 | 486A | 860KG | |
SBW-JG-350KVA | 350 | 530A | 910KG | |
SBW-JG-400KVA | 400 | 608A | 1100KG | |
SBW-JG-450KVA | 450 | 681A | 1200*1000*2000 | 1200KG |
SBW-JG-500KVA | 500 | 760A | 1300KG | |
SBW-JG-600KVA | 600 | 912A | 1050*750*2200双柜 | 1500KG |
SBW-JG-800KVA | 800 | 1216A | 1200*850*2200 1050*850*2200 | 1750KG |
SBW-JG-1000KVA | 1000 | 1519A | 1850KG | |
SBW-JG-1200KVA | 1200 | 1823A | 1950KG | |
SBW-JG-1400KVA | 1400 | 2127A | 1500*1100*2200 1050*1100*2200 | 2310KG |
SBW-JG-1600KVA | 1600 | 2431A | 2450KG | |
SBW-JG-1800KVA | 1800 | 2734A | 2550KG | |
SBW-JG-2000KVA | 2000 | 3038A | 3150KG | |
SBW-JG-2400KVA | 2400 | 3646 | 3480KG | |
三相容量最大可做到3000KVA ；特殊规格请联系我公司技术部确认。 | ||||
该系列激光切割设备专用稳压器可配置于：大族、奥华、霆耀、通快、三菱、法利莱、欣宇、雷越、普瑞玛、威猛、等进口及国产激光切割设备专用稳压。
 |
