JJW系列单相精密净化交流稳压器是采用了正弦能量分配程式的电源调节技术，代表了交流稳压技术的新发展水平，其主要电路由正弦能量分配器和大功率滤波器并联组成。具有稳压精度高、过载能力强，可靠性好、抗干扰能力强、效率高，响应快等优点，而且能有效地抑制电网中的尖峰电压和各种噪音干扰，抗电磁干扰能力强。是 应用范围：精密净化稳压器主要应用于：大专院校、科研实验设备、邮电通讯、医疗设备、银行系统等、精密仪器，电脑网络工程、工厂学校实验仪器等设备配套使用。

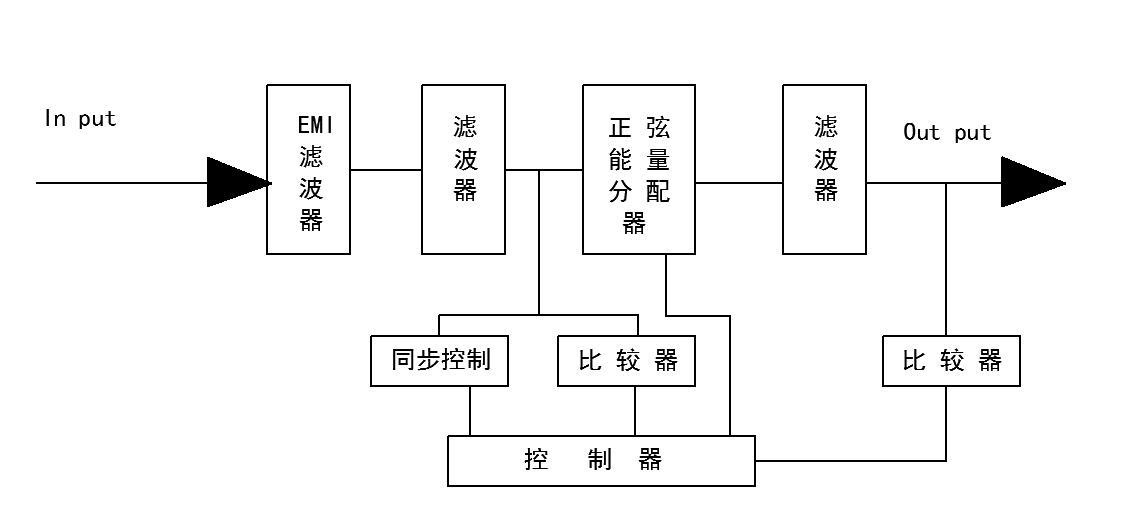

一、工作原理简介
当市电输入电压变化或负载电流变化时，正弦能量分配器以半个周期的正弦波电流形式将能量按需要精确地输入到电感器，确保输出端电压高精度稳定。
二、主要技术参数：
设备型号 Equipment type | JJW系列单相 |
输入稳压范围 Input voltage | 180~260V±3% |
输入适用范围 input range | 175~260V |
输出电压 Output voltage | 单相相电压：220±1% ， 三相线电压：380±1% Phase voltage:220 +1% , 380+ 1%: line voltage |
频率 Frequency | 50HZ±5% |
源电压反应 Source voltage response | ≤±0.5% |
波形失真 Waveform distortion | ≤5%（附加） ≤5% ( additional) |
响应时间 Response time | ≤50毫秒 |
效率 Efficiency | ≥92%（满载） ≥92% (full load ) |
尖峰吸收 Peak absorption | 输入3000V/μ s尖峰输出≤30V Input3000V / s peak output is less than or equal to 30V |
负载效应 Load effect | ≤±1% |
音频噪声 Audio frequency noise | ≤40db |
过压报警保护 Overvoltage alarm protection | 相电压≤246V±4V 、 线电压≤420V±4V （输出） |
三、主要性能特点：
1、响应速度快: 少于30ms (优于两个电源周期)
2、净化功能强: 即可以滤除电网对负载的干扰,又可以滤除负载对电网的干扰
3、稳压精度高: 额定输出电压±1%
4、抗干扰能力强:能吸收外电路的高能量脉冲干扰
5、功率因素补偿: 能有效提高线路的功率因素
6、体积小:只有传统机型的25%
7、过载能力强: 5倍额定电流1秒钟
8、失真度底:特设的LC滤波电路能降低输出电压波形的失真度
9、寿命长:无碳刷、无机械传动、免维护
11、嘈音低:≤40dB特别适用于实验室、办公场所及医疗场所
四、规格型号选择：
规格型号 | 额定容量 | 输入电压范围 (V) | 输出电压（V） | 额定输出电流 (A) | 外形尺寸 宽X深X高MM | 重量 (kg) |
JJW-1KVA | 1 KVA | 180~260V ±3% | 220V±1% | 4 | 220X450X390 | 14 |
JJW-2KVA | 2 KVA | 9 | 240X490X420 | 22 | ||
JJW-3KVA | 3 KVA | 13 | 240X490X420 | 25 | ||
JJW-5KVA | 5 KVA | 22 | 340X600X500 | 33 | ||
JJW-10KVA | 10KVA | 45 | 340X600X550 | 55 | ||

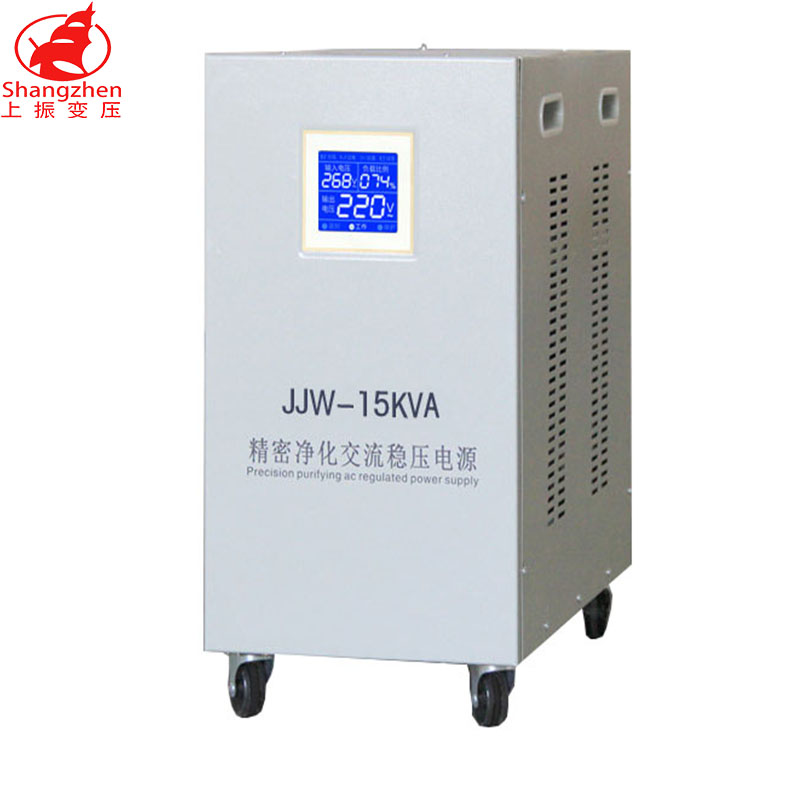

JJW-15KVA | 15KVA | 68 | 370X690X580 | 68 | ||
JJW-20KVA | 20KVA | 90 | 370X690X580 | 78 | ||
备 注：其它容量及特殊规格要求请联系与我公司技术部确定设计。 | ||||||
精密净化稳压器主要应用于：大专院校、科研实验设备、邮电通讯、医疗设备、银行系统等、精密仪器，电脑网络工程、工厂学校实验仪器等设备配套使用。
 |
