大电流输出电抗器

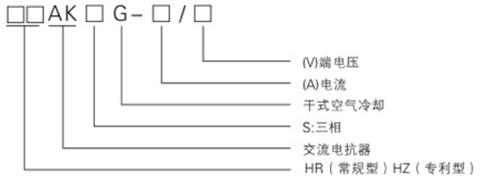

一、型号含义

二、用途

该系列产品通常与变频器的输入或者输出端相串联，变频器在工作时会产生较大的谐波，安装了进线电抗器可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；安装了出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。提高功率因数、改善电网质量、平抑波形，是变频与电机间的重要元件之一。

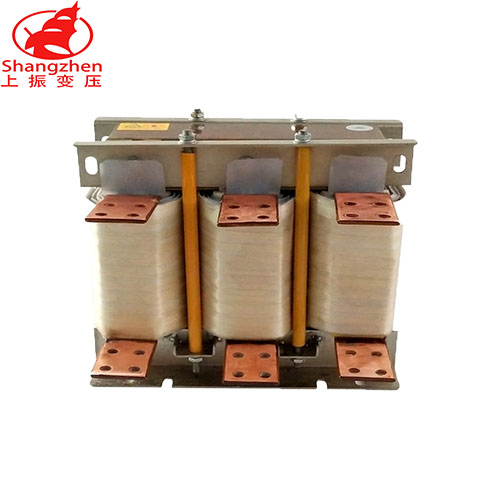

三、进出线电抗器结构特点

1.      该电抗器为三相，均为铁芯干式。

2.      铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化。

3.      线圈采用F级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，且具有极佳的美感和较好的散热性。

4.      电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声。

5.      电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象。

6.      外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

7.      该电抗器具有体积小、重量轻、外观美等优点。

四、使用条件

1. 海拔高度不超过2000米。2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。3.周围无有害气体，无易燃易爆物品。4.周围环境应有良好的通风条件。
